El filtro HarmonicGuard® Active (HGA) es un filtro armónico de alto rendimiento aplicado al sistema, que minimiza los armónicos a menos del 5% de distorsión total de demanda (TDD) en el punto de acoplamiento común. El HGA monitorea la corriente de carga y reacciona de inmediato a los cambios. Al inyectar una contracorriente, el filtro activo cancela los armónicos y sincroniza las formas de onda de corriente y voltaje, a la vez que mejora el factor de potencia hasta valores cercanos a la unidad.

Un solo filtro HGA puede manejar múltiples cargas no lineales generadoras de armónicos. Además, el HGA cumple con los estrictos requisitos de la norma IEEE-519-2022. Con un desempeño y una capacidad de mitigación de nivel superior, el HGA ofrece un menor costo y un tamaño más compacto en comparación con un variador de frecuencia de 18 pulsos o un variador de frecuencia con frente activo equivalente.

Incluye una amplia pantalla táctil HMI integrada de 65 mil colores con retroiluminación LED, junto con opciones de comunicación como Modbus RTU sobre RS485, EtherNet/IP, Modbus TCP/IP, BACNet/IP y DeviceNet.

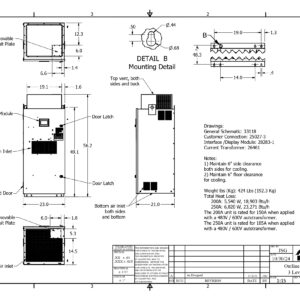

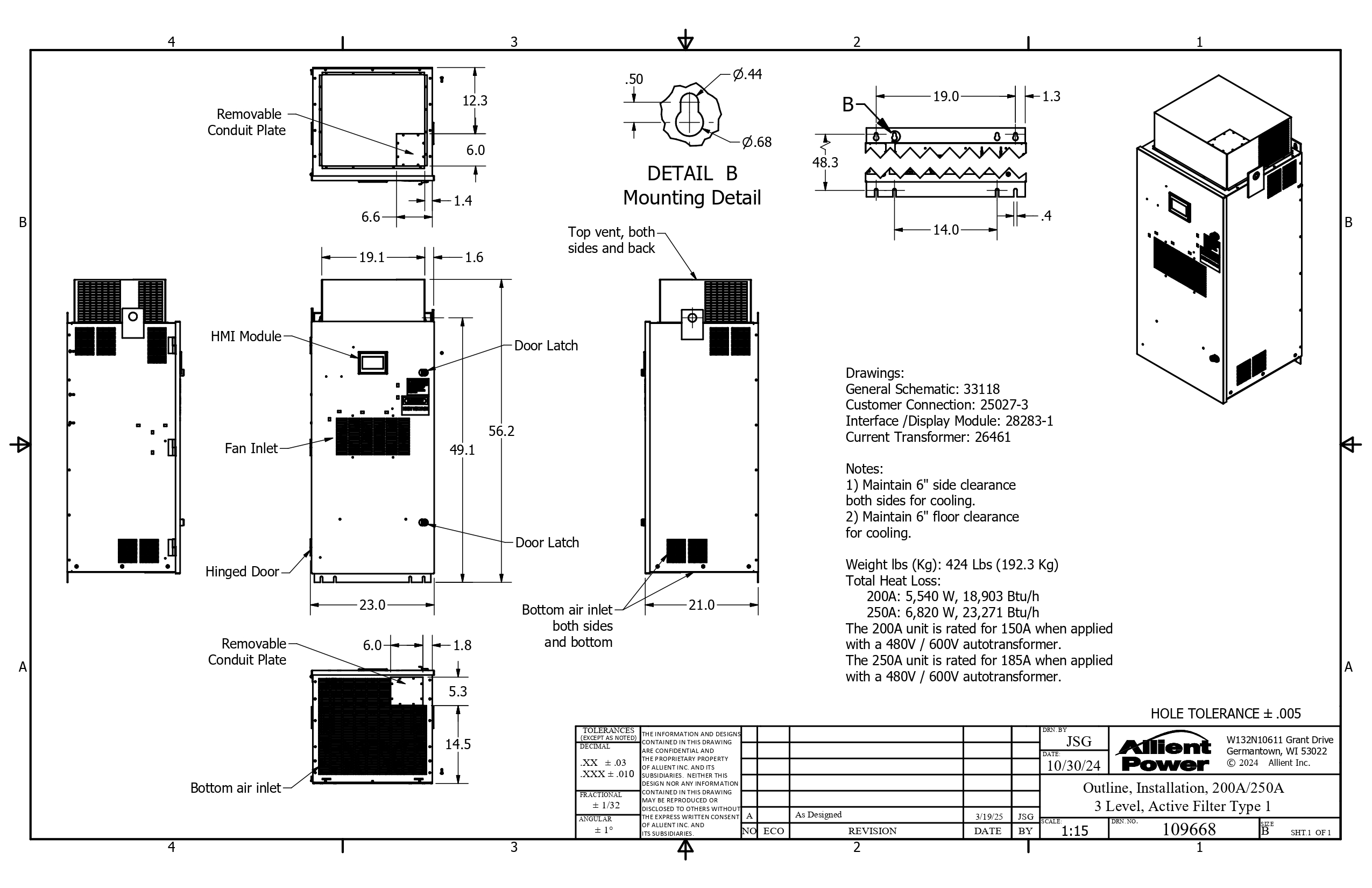

Especificaciones técnicas – HGA (HarmonicGuard® Active)

Espectro de cancelación de armónicos:

• Hasta el armónico 51
• Selección automática
• Disponible setpoint opcional para THD total

Tiempo de respuesta:

• Menos de 8 ms a cambios de carga súbita

Corrección del factor de potencia:

• Hasta 0,98 en retraso (lagging)
• Setpoint opcional de factor de potencia disponible
• Setpoint opcional de inyección de VAR disponible

Atenuación de corriente RMS:

• Menor a 10:1

Pantalla:

• HMI táctil de alta calidad con retroiluminación LED
• Idiomas: inglés, francés y español

Comunicaciones:

• Modbus RTU sobre RS485
• Modbus TCP/IP
• EtherNet/IP®
• BACnet

Protección contra sobrecorriente:

• • Interruptores automáticos de caja moldeada: 65 kAIC

Condiciones ambientales:

• Temperatura ambiente:
  • UL Tipo 1 Gen 2 (30A y 50A): 0 °C a 50 °C (reducción de capacidad sobre 50 °C)
• Humedad relativa: 95 %, sin condensación
• Altitud de operación:
  • Hasta 1000 m sin reducción
  • Hasta 3000 m con reducción de capacidad
• Temperatura de almacenamiento:
  • UL Tipo 1: -20 °C a 60 °C

Normas de referencia:

• Aprobaciones de agencia: cULus Listed
• Protección contra sobretensiones: ANSI C62.42

Características y beneficios

• Cumple con los requisitos más estrictos de IEEE-519 2022.
• Reducción de TDD por debajo del 5 % a plena carga.
• Corrección de factor de potencia.
• Respuesta inmediata a cambios súbitos de carga.
• Amplia línea de filtros activos desde 30 A hasta 700 A.
• Compatibilidad con sistemas de 208 V – 600 V, 60 Hz.
• Pantalla táctil HMI a color, fácil de usar.
• Listado cULus.
